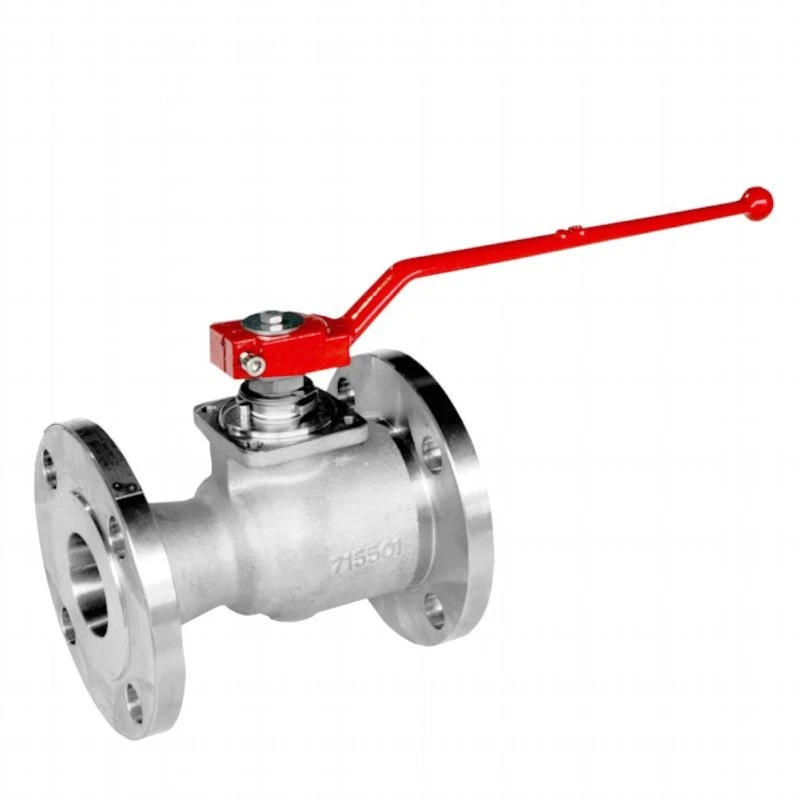

บอลวาล์วที่นั่งโลหะ

วาล์วบอลลอยแบบมีที่นั่งโลหะผลิตขึ้นตามมาตรฐาน API 6D วาล์วมีการกำหนดค่าเป็นการออกแบบตัวแยกสองชิ้นที่ยึดด้วยสลักเกลียวที่มีเส้นผ่านศูนย์กลางเล็ก เหมาะสำหรับสภาพการทำงานแรงดันปานกลาง/ต่ำ มีลักษณะเฉพาะคือการออกแบบที่เรียบง่าย โดยที่นั่งวาล์วจะถูกใส่เข้าไปในตัวโดยตรง

เบาะโลหะและลูกบอลทำจากโลหะพื้นฐานที่เคลือบด้วยโครเมียมแข็ง ทังสเตนคาร์ไบด์ สเตลไลต์ และ Ni60 เรามีทั้งการเคลือบแบบพ่นความร้อนและแบบพ่นเย็น เช่น การหุ้มด้วยเลเซอร์ การเคลือบ HVOF (เปลวไฟออกซิเจนความเร็วสูง) การพ่นเปลวไฟออกซิเจน-อะเซทิลีน และกระบวนการพ่นพลาสม่า

ในช่วงหลายปีที่ผ่านมา เราได้พัฒนาเทคโนโลยีการขัดลูกบอลที่ไม่เหมือนใครสำหรับลูกบอลเคลือบและเบาะนั่ง โดยผ่านการหมุนในทิศทางเดียวกันและทิศทางต่างกันในเวลาเดียวกัน ลูกบอลและเบาะนั่งจึงมีความกลมและพอดีอย่างสมบูรณ์แบบ ทำให้ "ไม่มีการรั่วไหล"

การออกแบบวาล์ว

อิงตาม API 6D

ช่วงอุณหภูมิ

-150 ถึง 662 องศาฟาเรนไฮต์ (-101 ถึง 350 องศา)

ขนาด

นพส.1/2-6 (ดน. 15-150)

ระดับแรงดัน

แอสเม่ 150 - แอสเม่ 2500

ตัวต่อตัว

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47
SW, เชื่อมซ็อกเก็ตตาม B16.11

การออกแบบตัวเครื่อง

ชิ้นส่วนสองชิ้นที่หลอมและหล่อด้วยสลักเกลียว

การออกแบบเบาะนั่ง

โลหะนั่งกับ Hardfacing บนลูกบอลและที่นั่ง

คุณสมบัติ

ซีลรองในกราไฟท์บริสุทธิ์
อุปกรณ์ป้องกันไฟฟ้าสถิตย์
ก้านกันระเบิด
ปิดแน่นแบบสองทิศทาง
มีจำหน่ายบรรจุภัณฑ์ก้านที่มีอัตราการปล่อยไอระเหยต่ำ
โอริง/ซีลริมฝีปากและการกำหนดค่ากราไฟต์

ผู้ดำเนินการ

คู่มือ: ประแจ หรือ เกียร์พร้อมแม่กุญแจ

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและทดสอบ API 6D และ ISO 5208 และ API 598
ปลอดภัยจากไฟและผ่านการทดสอบไฟตาม API 6FA/ 607
การรับรอง SIL 3 ตามมาตรฐาน IEC61508
การปล่อยไอระเหยตามมาตรฐาน ISO15848
เปด 2014/68/สหภาพยุโรป

ส่วนประกอบโครงสร้างหลักของวาล์วลูกบอลลอยมีอะไรบ้าง?

ส่วนประกอบโครงสร้างหลักของวาล์วลูกบอลลอยประกอบด้วยชิ้นส่วนต่างๆ ต่อไปนี้:

ตัววาล์ว :

ตัววาล์วเป็นส่วนหลักของวาล์วลูกบอลลอย โดยทั่วไปทำจากเหล็กหล่อ เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม และวัสดุอื่นๆ

โดยจะยึดติดกับท่อ และการเคลื่อนที่ของลูกบอลจะเสร็จสมบูรณ์โดยตัววาล์ว

โครงสร้างภายในและรูปร่างของตัววาล์วจะกำหนดการไหลของตัวกลาง

ลูกบอล:

ลูกบอลเป็นส่วนประกอบสำคัญของวาล์วลูกบอลลอย ซึ่งมักทำจากสแตนเลส ทองแดง อลูมิเนียม และวัสดุอื่นๆ

ลูกบอลมีพื้นผิวทรงกลมซ้อนกันหลายชั้นภายในและมีรูปร่างเป็นทรงกลม

ลูกบอลสามารถลอยได้อย่างอิสระในตัววาล์วเพื่อควบคุมการไหล

ติดตั้งแหวนปิดผนึกไว้บนพื้นผิวของลูกบอลเพื่อให้แน่ใจว่าวาล์วมีการปิดผนึก

แกนวาล์ว:

ก้านวาล์วเป็นส่วนประกอบที่เชื่อมต่อลูกบอลและอุปกรณ์ขับเคลื่อน (เช่น ด้ามจับ แอคชูเอเตอร์ไฟฟ้า ฯลฯ)

ขับเคลื่อนลูกบอลให้หมุนในตัววาล์วโดยการหมุนเพื่อให้สามารถเปิดและปิดวาล์วได้

บ่าวาล์ว:

ที่นั่งวาล์วถูกตั้งไว้ในตัววาล์วเพื่อรองรับลูกบอล

การปิดผนึกทำได้โดยการสัมผัสระหว่างลูกบอลและที่นั่งวาล์วเป็นหลัก

โดยทั่วไปที่นั่งวาล์วจะทำจากวัสดุที่เข้ากับลูกบอลเพื่อให้มั่นใจถึงประสิทธิภาพการปิดผนึกที่ดี

แหวนซีล :

แหวนปิดผนึกเป็นหนึ่งในชิ้นส่วนสำคัญของวาล์วลูกบอลลอย ซึ่งมักทำจากโพลีเตตระฟลูออโรเอทิลีน ยาง และวัสดุอื่นๆ

หน้าที่ของแหวนปิดผนึกคือการสร้างสภาพแวดล้อมที่ปิดผนึกระหว่างลูกบอลและตัววาล์วเพื่อป้องกันการรั่วไหลของตัวกลาง

ส่วนประกอบเสริมอื่น ๆ :

วาล์วลูกบอลลอยอาจรวมถึงส่วนประกอบเสริมอื่นๆ เช่น วัสดุบรรจุ ปะเก็น ตัวยึด ฯลฯ เพื่อให้แน่ใจถึงการทำงานตามปกติและประสิทธิภาพการปิดผนึกของวาล์ว

โดยสรุป ส่วนประกอบโครงสร้างหลักของวาล์วบอลลอยตัว ได้แก่ ตัววาล์ว บอล ก้านวาล์ว ที่นั่งวาล์ว และแหวนปิดผนึก ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อให้เกิดฟังก์ชันการควบคุมและปรับการทำงานของวาล์วบอลลอยตัวในการไหลของตัวกลางในท่อ
