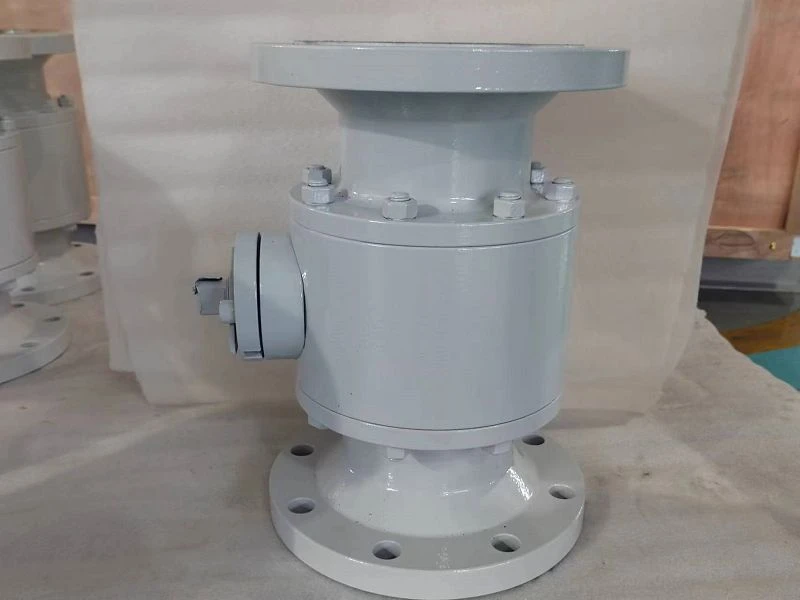

รูดูเซ บอลวาล์ว

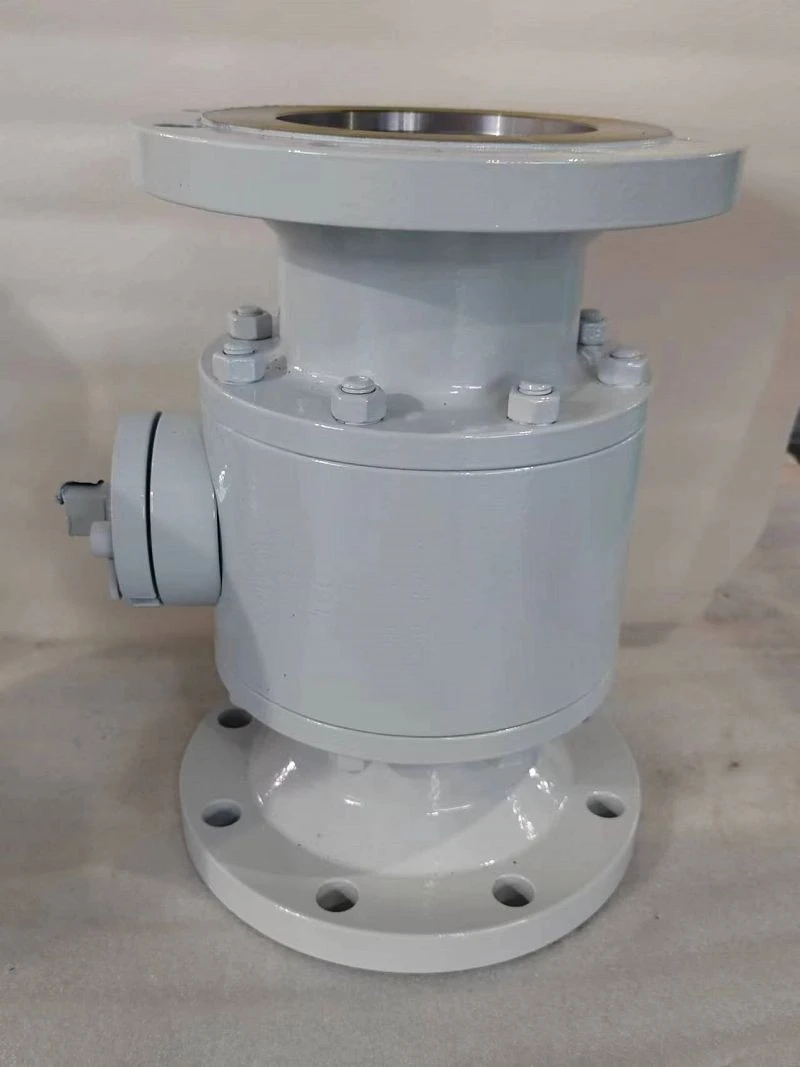

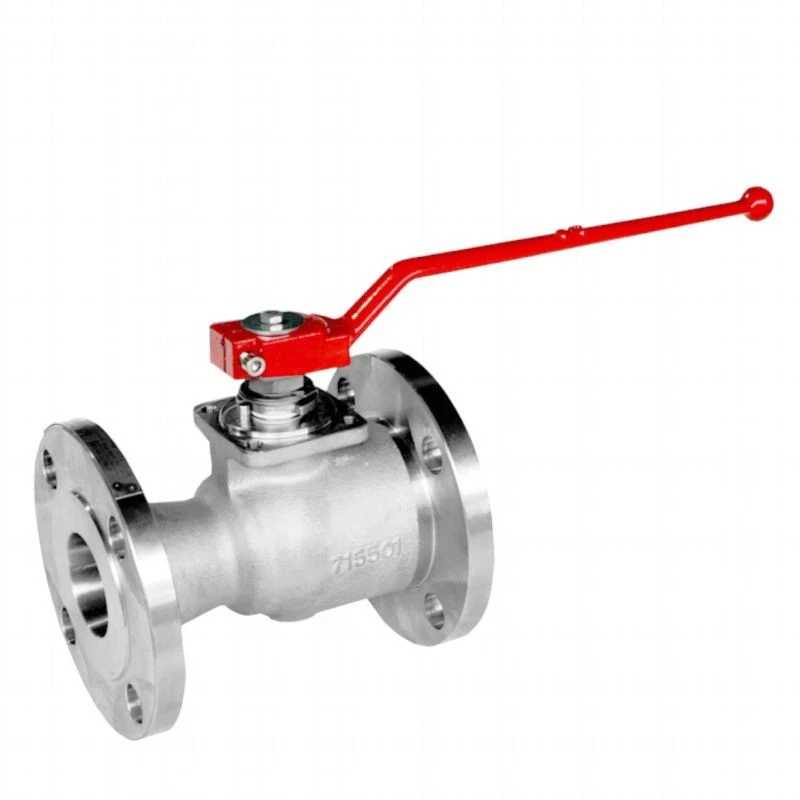

วาล์วบอลเจาะ Ruduce ผลิตตามมาตรฐาน API 6D วาล์วมีการกำหนดค่าเป็นการออกแบบตัวแยกสองชิ้นที่ยึดด้วยสลักเกลียวที่มีเส้นผ่านศูนย์กลางเล็ก เหมาะสำหรับสภาพการทำงานแรงดันปานกลาง/ต่ำ โดดเด่นด้วยการออกแบบที่เรียบง่าย โดยที่นั่งวาล์วจะถูกใส่เข้าไปในตัวโดยตรง
แรงดันของการไหลต้นน้ำจะดันลูกบอลที่ลอยอิสระให้ชิดกับเบาะปลายน้ำ ซึ่งการบีบอัดที่เกิดขึ้นนี้จะช่วยให้สามารถปิดผนึกได้อย่างสมบูรณ์แบบและปราศจากการรั่วไหล
ก้านเชื่อมต่อที่ด้านบนของลูกบอลและช่วยให้วาล์วเปิดและปิดด้วยการเคลื่อนไหวหนึ่งในสี่รอบ
การเลือกวัสดุสามารถปรับแต่งได้อย่างเต็มที่เพื่อตอบสนองข้อกำหนดของโครงการของลูกค้า นอกจากนี้ยังมีคุณลักษณะเฉพาะหลายประการที่พร้อมนำเสนอโซลูชันทางเทคนิคที่ได้รับการปรับปรุง ซึ่งเหมาะสำหรับสภาพแวดล้อมนอกชายฝั่งที่รุนแรง และของเหลวที่กัดกร่อนและเสียดสี

การออกแบบวาล์ว

อิงตาม API 6D

ช่วงอุณหภูมิ

-150 ถึง 662 องศาฟาเรนไฮต์ (-101 ถึง 350 องศา)

ขนาด

นพส.1/2-6 (ดน. 15-150)

ระดับแรงดัน

แอสเม่ 150 - แอสเม่ 2500

ตัวต่อตัว

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47
SW, เชื่อมซ็อกเก็ตตาม B16.11

การออกแบบตัวเครื่อง

ชิ้นส่วนสองชิ้นที่หลอมและหล่อด้วยสลักเกลียว

การออกแบบเบาะนั่ง

ที่นั่งแบบนิ่มหรือแบบโลหะพร้อมเบาะแบบแข็งที่ลูกบอลและที่นั่ง

คุณสมบัติ

ซีลรองในกราไฟท์บริสุทธิ์
อุปกรณ์ป้องกันไฟฟ้าสถิตย์
ก้านกันระเบิด
ปิดแน่นแบบสองทิศทาง
มีจำหน่ายบรรจุภัณฑ์ก้านที่มีอัตราการปล่อยไอระเหยต่ำ
โอริง/ซีลริมฝีปากและการกำหนดค่ากราไฟต์

ผู้ดำเนินการ

คู่มือ: ประแจ หรือ เกียร์พร้อมแม่กุญแจ

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและทดสอบ API 6D และ ISO 5208 และ API 598
ปลอดภัยจากไฟและผ่านการทดสอบไฟตาม API 6FA/ 607
การรับรอง SIL 3 ตามมาตรฐาน IEC61508
การปล่อยไอระเหยตามมาตรฐาน ISO15848
เปด 2014/68/สหภาพยุโรป

สิ่งที่ต้องใส่ใจระหว่างการติดตั้งและการใช้งานมีอะไรบ้าง?

· เมื่อติดตั้งและใช้งานวาล์วลูกบอลลอย ต้องใส่ใจประเด็นสำคัญต่อไปนี้เพื่อให้แน่ใจว่าทำงานได้ตามปกติและยืดอายุการใช้งาน:

·ข้อควรระวังระหว่างการติดตั้ง

·ตำแหน่งการติดตั้ง:

· ตำแหน่งการติดตั้งควรอยู่ห่างจากทางเข้าน้ำเพื่อหลีกเลี่ยงการทำงานผิดพลาดที่เกิดจากการผันผวนของทางเข้าน้ำ

·หากติดตั้งสวิตช์ไว้ที่ผนังสระคอนเทนเนอร์ ขอแนะนำให้ติดตั้งตัวยึดเหล็กฉากรูปตัว L

· หากติดตั้งสวิตช์ในพื้นที่ผสม ควรติดตั้งท่อป้องกันคลื่นหรือแผ่นกั้นป้องกันคลื่น

· เส้นผ่านศูนย์กลางภายในท่อ:

· เลือกท่อเชื่อมต่อหน้าแปลนที่มีเส้นผ่านศูนย์กลางภายในใหญ่กว่าเส้นผ่านศูนย์กลางของลูกลอย

·การเดินสายไฟ:

·ขอแนะนำให้ใช้สายเคเบิลแบบมัลติคอร์เมื่อเดินสายไฟ

· โหลดของสายที่ควบคุมจะต้องตรงกับความจุของหน้าสัมผัสสวิตช์ลูกลอย

·ความถ่วงจำเพาะของของเหลว:

· ความถ่วงจำเพาะของของเหลวที่วัดจะต้องมากกว่าความถ่วงจำเพาะของลูกลอย

·ตำแหน่งลอยตัว:

· จุดทำงานของลูกลอยได้รับการปรับให้เป็นไปตามข้อกำหนดการสั่งซื้อของลูกค้าที่โรงงาน โปรดอย่าปรับตำแหน่งลูกลอยตามต้องการ

·มุมติดตั้ง:

·การติดตั้งแนวนอน: ตรวจสอบให้แน่ใจว่ามุมเอียงน้อยกว่า 5 องศา และควรติดตั้งในแนวนอนอย่างสมบูรณ์เพื่อหลีกเลี่ยงปัญหาต่างๆ เช่น วาล์วไม่สามารถปิดได้หรือติดขัด

·การทำความสะอาดและการตรวจสอบ:

· ก่อนการติดตั้ง ให้ตรวจสอบช่องด้านในและพื้นผิวการปิดผนึกของวาล์วเพื่อให้แน่ใจว่าไม่มีสิ่งสกปรกเกาะอยู่

· ตรวจสอบว่าวาล์วติดขัดหรือไม่ขณะเปิดหรือปิด สลักเกลียวและน็อตหลวมหรือไม่ ปะเก็นถูกบีบอัดหรือไม่ ฯลฯ

·ข้อควรระวังระหว่างปฏิบัติงาน

·การทำงานช้า:

· เมื่อปิดวาล์ว ให้ค่อยๆ ปิดอย่างช้าๆ เพื่อหลีกเลี่ยงการปิดแบบฝืน ซึ่งจะทำให้ไม่สามารถปิดวาล์วได้สนิท ส่งผลให้เกิดการรั่วไหลได้

·การลอยตัวแบบอิสระ:

ภายใต้สภาวะแรงดันน้ำ ลูกลอยจะต้องสามารถลอยขึ้นได้อย่างอิสระและปิดวาล์วได้สนิทเมื่อสัมผัสกับปลายด้านบนของตัววาล์ว

·การป้องกันความปลอดภัย:

·ใส่ใจเรื่องการป้องกันความปลอดภัยระหว่างการใช้งาน เช่น การสวมถุงมือ แว่นตา ฯลฯ

·การตรวจสอบปกติ:

·ตรวจสอบสถานะการทำงานของวาล์วเป็นประจำ รวมถึงประสิทธิภาพการปิดผนึก ช่องว่างระหว่างลูกบอลและที่นั่งวาล์ว ฯลฯ

·ปฏิบัติตามข้อกำหนด:

· ปฏิบัติตามขั้นตอนการปฏิบัติงานและมาตรฐานความปลอดภัยที่เกี่ยวข้องเพื่อให้แน่ใจว่าการปฏิบัติงานถูกต้องและปลอดภัย

· การปฏิบัติตามข้อควรระวังในการติดตั้งและการใช้งานข้างต้นจะช่วยให้แน่ใจได้ว่าวาล์วลูกบอลลอยจะทำงานได้ตามปกติและยืดอายุการใช้งานได้
