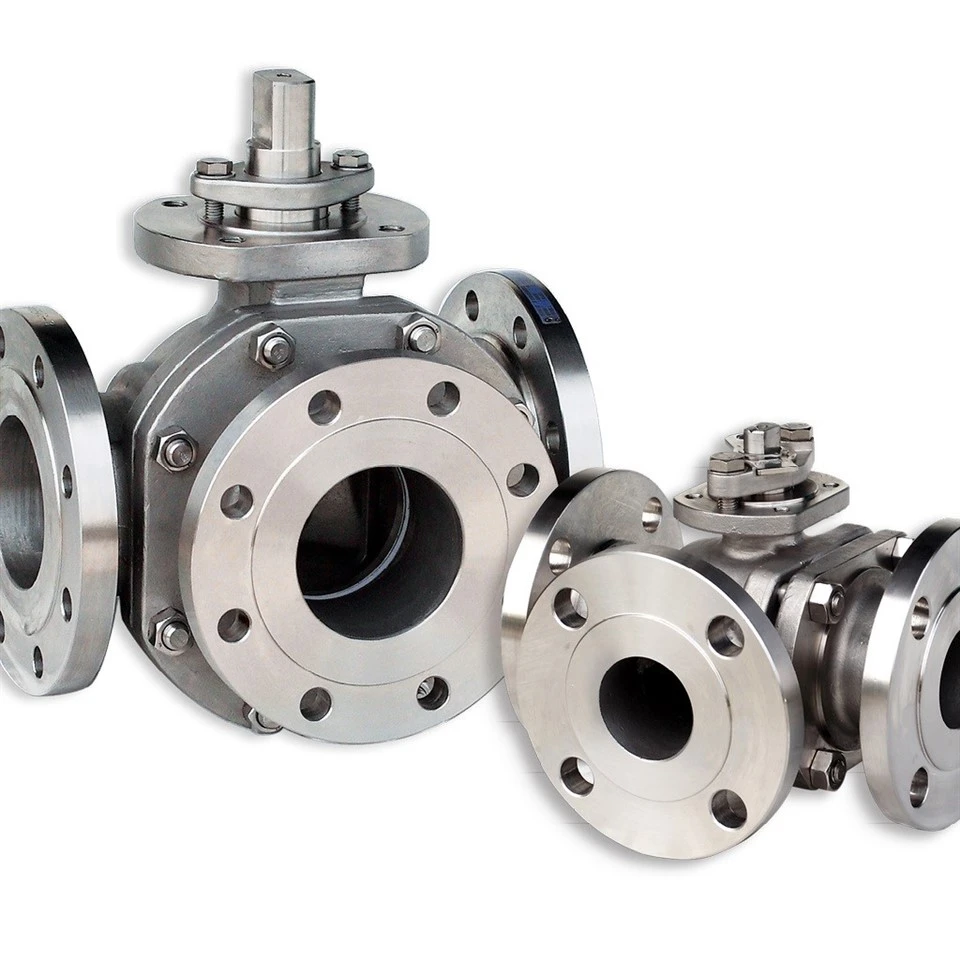

บอลวาล์วลอย

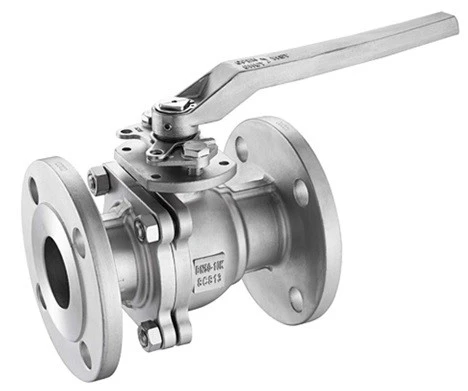

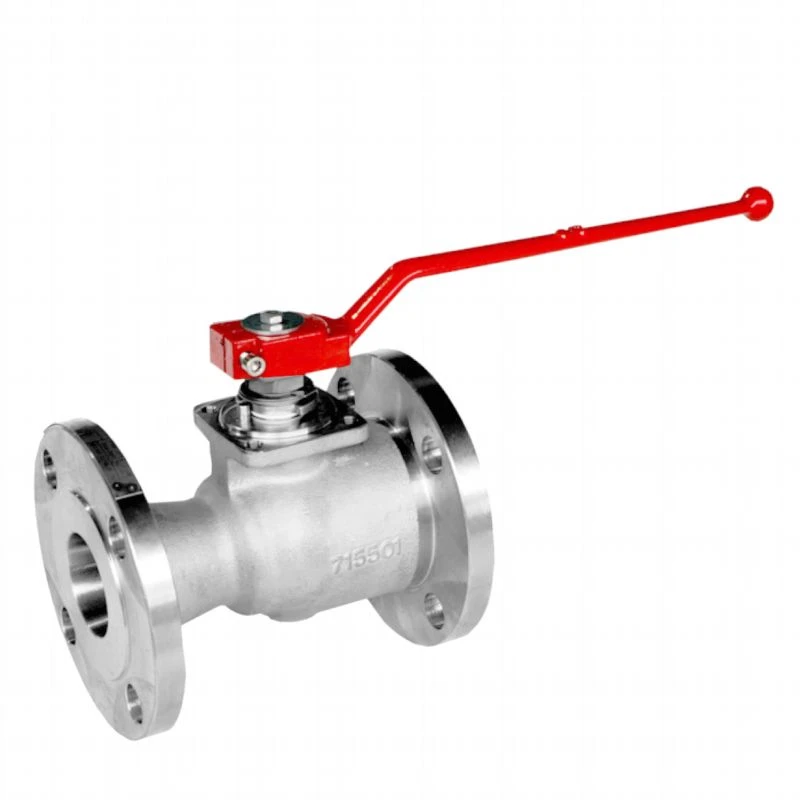

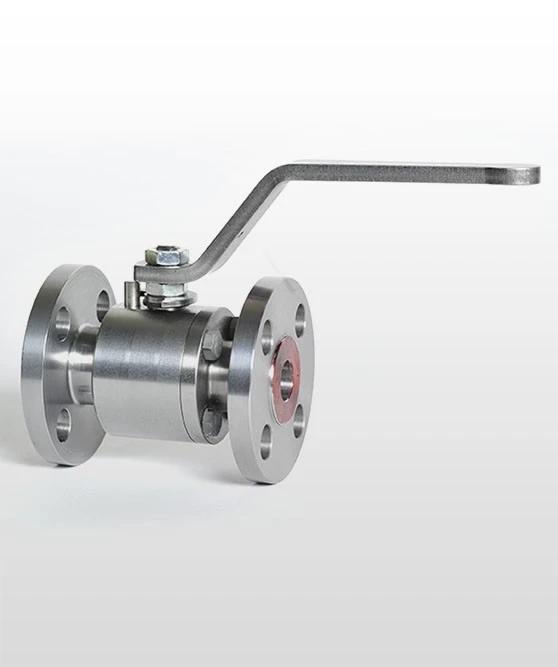

วาล์วบอลลอยแบบเข้าด้านข้างผลิตขึ้นตามมาตรฐาน API 6D วาล์วมีการกำหนดค่าเป็นการออกแบบตัวแยกสองชิ้นที่ยึดด้วยสลักเกลียวที่มีเส้นผ่านศูนย์กลางเล็ก เหมาะสำหรับสภาพการทำงานแรงดันปานกลาง/ต่ำ โดดเด่นด้วยการออกแบบที่เรียบง่าย โดยที่นั่งวาล์วจะถูกใส่เข้าไปในตัวโดยตรง
แรงดันของการไหลต้นน้ำจะดันลูกบอลที่ลอยอิสระให้ชิดกับเบาะปลายน้ำ ซึ่งการบีบอัดที่เกิดขึ้นนี้จะช่วยให้สามารถปิดผนึกได้อย่างสมบูรณ์แบบและปราศจากการรั่วไหล
ก้านเชื่อมต่อที่ด้านบนของลูกบอลและช่วยให้วาล์วเปิดและปิดด้วยการเคลื่อนไหวหนึ่งในสี่รอบ
การเลือกวัสดุสามารถปรับแต่งได้อย่างเต็มที่เพื่อตอบสนองข้อกำหนดของโครงการของลูกค้า นอกจากนี้ยังมีคุณลักษณะเฉพาะหลายประการที่พร้อมนำเสนอโซลูชันทางเทคนิคที่ได้รับการปรับปรุง ซึ่งเหมาะสำหรับสภาพแวดล้อมนอกชายฝั่งที่รุนแรง และของเหลวที่กัดกร่อนและเสียดสี

การออกแบบวาล์ว

อิงตาม API 6D

ช่วงอุณหภูมิ

-150 ถึง 662 องศาฟาเรนไฮต์ (-101 ถึง 350 องศา)

ขนาด

นพส.1/2-6 (ดน. 15-150)

ระดับแรงดัน

แอสเม่ 150 - แอสเม่ 2500

ตัวต่อตัว

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47
SW, เชื่อมซ็อกเก็ตตาม B16.11

การออกแบบตัวเครื่อง

ชิ้นส่วนสองชิ้นที่หลอมและหล่อด้วยสลักเกลียว

การออกแบบเบาะนั่ง

ที่นั่งแบบนิ่มหรือแบบโลหะพร้อมเบาะแบบแข็งที่ลูกบอลและที่นั่ง

คุณสมบัติ

ซีลรองในกราไฟท์บริสุทธิ์
อุปกรณ์ป้องกันไฟฟ้าสถิตย์
ก้านกันระเบิด
ปิดแน่นแบบสองทิศทาง
มีจำหน่ายบรรจุภัณฑ์ก้านที่มีอัตราการปล่อยไอระเหยต่ำ
โอริง/ซีลริมฝีปากและการกำหนดค่ากราไฟต์

ผู้ดำเนินการ

คู่มือ: ประแจ หรือ เกียร์พร้อมแม่กุญแจ

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและทดสอบ API 6D และ ISO 5208 และ API 598
ปลอดภัยจากไฟและผ่านการทดสอบไฟตาม API 6FA/ 607
การรับรอง SIL 3 ตามมาตรฐาน IEC61508
การปล่อยไอระเหยตามมาตรฐาน ISO15848
เปด 2014/68/สหภาพยุโรป

โครงสร้างการปิดผนึกของบอลวาล์วลอยออกแบบไว้อย่างไร?

การออกแบบโครงสร้างการปิดผนึกของวาล์วบอลลอยมักเน้นที่การทำให้แน่ใจว่าวาล์วสามารถป้องกันการรั่วไหลของตัวกลางในสถานะปิดได้อย่างมีประสิทธิภาพ ต่อไปนี้คือคำอธิบายโดยละเอียดเกี่ยวกับการออกแบบโครงสร้างการปิดผนึก:

แหวนปิดผนึกยืดหยุ่นแบบเอียงสองด้านหรือแหวนปิดผนึกยืดหยุ่นแบบร่อง V:

วาล์วลูกบอลลอยมักใช้โครงสร้างแหวนปิดผนึกยืดหยุ่นแบบเอียงสองด้านหรือแหวนปิดผนึกยืดหยุ่นแบบร่อง V

การออกแบบนี้ให้ผลการปิดผนึกที่เสถียรโดยไม่สูญเสียประสิทธิภาพการปิดผนึกอย่างมีนัยสำคัญเมื่อจำนวนการดำเนินงานเพิ่มขึ้น

การออกแบบการสัมผัสระหว่างที่นั่งวาล์วและลูกบอล:

โดยทั่วไปที่นั่งวาล์วจะออกแบบให้มีพื้นผิวปิดผนึกหลายชั้นเพื่อให้พอดีกับพื้นผิวของลูกบอล

เมื่อลูกบอลหมุนไปยังตำแหน่งปิด พื้นผิวปิดผนึกบนลูกบอลจะสัมผัสกับพื้นผิวปิดผนึกบนที่นั่งวาล์วโดยสมบูรณ์ โดยสร้างเส้นปิดผนึกหนึ่งเส้นหรือมากกว่านั้น

การเลือกใช้วัสดุ (เช่น สแตนเลส คาร์ไบด์ ฯลฯ) และการปรับสภาพพื้นผิว (เช่น การขัด การเจียร ฯลฯ) ของพื้นผิวปิดผนึกมีความสำคัญต่อประสิทธิภาพการปิดผนึก

การออกแบบกล่องบรรจุและต่อม:

สำหรับวาล์วลูกบอลลอยอุณหภูมิต่ำพิเศษ เพื่อให้แน่ใจว่ากล่องบรรจุและปลอกแรงดันถูกใช้ที่อุณหภูมิปกติ และหลีกเลี่ยงอาการบาดแผลจากความหนาวเย็นต่อผู้ปฏิบัติงาน และการลดประสิทธิภาพในการปิดผนึกของบรรจุภัณฑ์ โดยปกติแล้วจะมีการเลือกใช้การออกแบบก้านวาล์วแบบขยาย

การออกแบบแผ่นรองน้ำหยดใช้กับโครงสร้างก้านวาล์วที่ขยายออกเพื่อป้องกันไม่ให้น้ำควบแน่นระเหยและไหลเข้าไปในพื้นที่ฉนวน จึงช่วยรักษาสภาพแวดล้อมการทำงานปกติของกล่องบรรจุได้

การออกแบบโครงสร้างทนไฟ:

การออกแบบการป้องกันอัคคีภัยมีความสำคัญอย่างยิ่งในเงื่อนไขการทำงานพิเศษของบอลวาล์วอุณหภูมิต่ำพิเศษ

โครงสร้างการปิดผนึกแบบช่องคู่ของซีลริมฝีปากและปะเก็นแผลเกลียวหรือการอัดกราไฟต์ถูกใช้ในการเชื่อมต่อระหว่างตัววาล์วและฝาครอบและกล่องบรรจุ

เมื่อเกิดเพลิงไหม้ แหวนซีลริมฝีปากจะละลายและเสียหาย ในขณะที่ปะเก็นแผลเกลียวและฟิลเลอร์กราไฟต์ทำหน้าที่ปิดผนึกหลักเพื่อป้องกันไม่ให้สื่อจำนวนมากรั่วไหล และป้องกันไม่ให้ไฟขยายตัวต่อไป

การออกแบบโครงสร้างระบายแรงดันอัตโนมัติ:

เมื่อแรงดันในช่องตรงกลางเพิ่มสูงผิดปกติ โครงสร้างระบายแรงดันอัตโนมัติของวาล์วลูกบอลลอยจะรับประกันความปลอดภัยของตัววาล์วได้

การออกแบบนี้ช่วยให้ตัวกลางในช่องตรงกลางสามารถอาศัยแรงขับของตัวเองเพื่อดันที่นั่งวาล์วและลดแรงดันโดยอัตโนมัติ

การออกแบบโครงสร้างป้องกันไฟฟ้าสถิตย์:

เพื่อป้องกันประกายไฟสถิตย์ที่เกิดจากการเสียดสีระหว่างลูกบอลและที่นั่งวาล์วเมื่อใช้งานวาล์ว จึงมีการติดตั้งอุปกรณ์ป้องกันไฟฟ้าสถิตย์บนวาล์วลูกบอลลอย

อุปกรณ์เหล่านี้จะช่วยเบี่ยงเบนประจุที่สะสมบนทรงกลมเพื่อป้องกันประกายไฟอันเป็นอันตรายจากไฟฟ้าสถิต

โดยสรุปแล้ว การออกแบบโครงสร้างการปิดผนึกของวาล์วลูกบอลลอยจะพิจารณาหลายประเด็นอย่างครอบคลุม เช่น การเลือกวัสดุ การบำบัดพื้นผิว การจัดวางโครงสร้าง และคุณลักษณะด้านความปลอดภัย เพื่อให้แน่ใจว่าวาล์วสามารถให้ประสิทธิภาพการปิดผนึกที่เชื่อถือได้ภายใต้สภาวะการทำงานที่หลากหลาย
