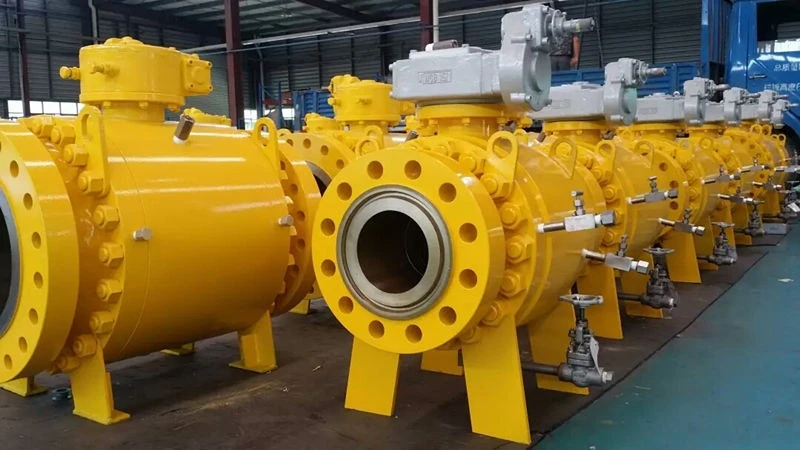

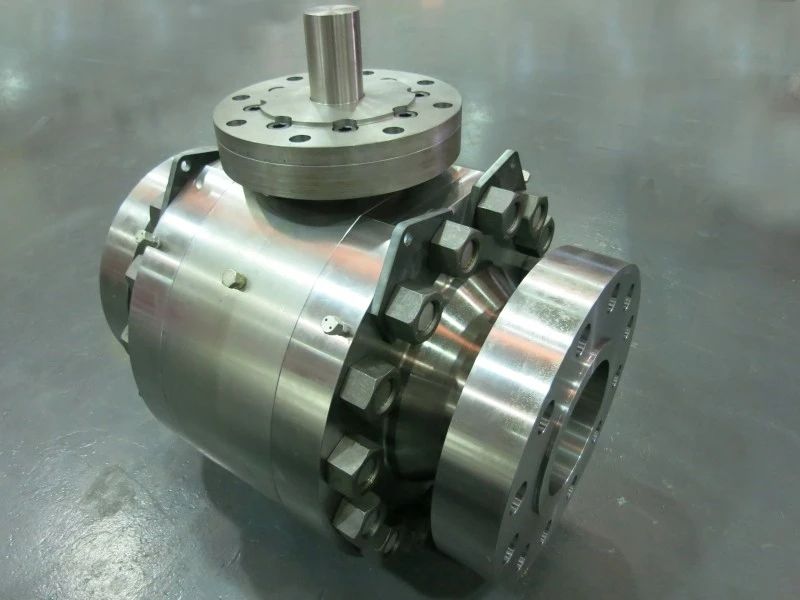

Trunnion ติดตั้งบอลวาล์ว

บอลวาล์วแบบติดตั้ง Trunnion ได้รับการประดิษฐ์ขึ้นตามมาตรฐาน API 6D โดยนำเสนอวาล์วฟอร์จที่หลากหลายซึ่งได้รับการออกแบบด้วยการกำหนดค่า Double Trunnion ที่แข็งแกร่ง วาล์วเหล่านี้มีโครงสร้างแบบสลักเกลียวสองหรือสามชิ้น โดยมีที่นั่งแยกกันสองตัวเพื่อการปิดผนึกแบบสองทิศทางที่ไร้รอยต่อ การออกแบบนี้รับประกันความรัดกุมและความน่าเชื่อถือในระดับสูงสุด โดยเฉพาะอย่างยิ่งภายใต้สภาวะแรงดันสูงและอุณหภูมิสูงในการใช้งานการแยกส่วนที่สำคัญ

การเลือกวัสดุสามารถปรับแต่งได้อย่างเต็มที่เพื่อให้สอดคล้องกับข้อกำหนดโครงการของลูกค้าของเรา เรานำเสนอคุณลักษณะพิเศษมากมายที่ปรับแต่งเพื่อมอบโซลูชันทางเทคนิคที่ได้รับการปรับปรุง ทำให้วาล์วเหล่านี้เหมาะสำหรับสภาพแวดล้อมนอกชายฝั่งที่รุนแรงและการใช้งานที่เกี่ยวข้องกับของเหลวที่มีฤทธิ์กัดกร่อนและมีฤทธิ์กัดกร่อน

การออกแบบวาล์ว

อิงตาม API 6D และข้อกำหนดของลูกค้า

ช่วงอุณหภูมิ

-150 ถึง 662 องศา F (-101 ถึง 350 องศา )

ขนาด

กรมอุทยานฯ 1-56 (DN 25-1400)

ระดับความดัน

ASME 150 - ASME 2500

แบบเห็นหน้ากัน

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47

BW รอยชนตาม B16.25

SW, ซ็อกเก็ตรอยตาม B16.11

การเชื่อมต่อฮับ

วัสดุ:

เหล็กกล้าคาร์บอน

สแตนเลส

เหล็กกล้าคาร์บอนอุณหภูมิต่ำ

ดูเพล็กซ์, ซูเปอร์ดูเพล็กซ์, อินโคเนล

การออกแบบตัวถัง

ฟอร์จและหล่อแบบเกลียวสองชิ้นและสามชิ้น

การออกแบบเบาะนั่ง

ที่นั่งแบบอ่อนหรือโลหะโดยหันหน้าไปทางแข็งบนลูกบอลและที่นั่ง

ที่นั่งลูกสูบคู่

ที่นั่งรวมกัน

คุณสมบัติ

การออกแบบบล็อกคู่และเลือดออก (DBB)

ซีลรองในกราไฟท์บริสุทธิ์

อุปกรณ์ป้องกันไฟฟ้าสถิตย์

ก้าน Anti Blow out

มีการฉีดยาแนวฉุกเฉินบนที่นั่งและก้าน

มีการบรรจุก้านปล่อยก๊าซเรือนกระจกต่ำ

โอริง / ซีลปากและการกำหนดค่ากราไฟท์

การซ้อนทับ CRA บนพื้นที่ปิดผนึกแบบไดนามิกทั้งหมดหรือบนชิ้นส่วนที่เปียกทั้งหมดที่มีอยู่

มีฝากระโปรงขยายสำหรับอุณหภูมิต่ำและสูง

ผู้ดำเนินการ

คู่มือ: ประแจหรือเกียร์พร้อมกุญแจล็อค

กระตุ้น: นิวเมติก / ไฮดรอลิก / ไฟฟ้า

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและการทดสอบ API 6D และ ISO 5208 และ API 598

ความปลอดภัยจากอัคคีภัยและการทดสอบอัคคีภัยตามมาตรฐาน API 607

การรับรอง SIL 3 ตามมาตรฐาน IEC61508

การปล่อยก๊าซเรือนกระจกตามมาตรฐาน ISO15848

PED 2014/68/อ
