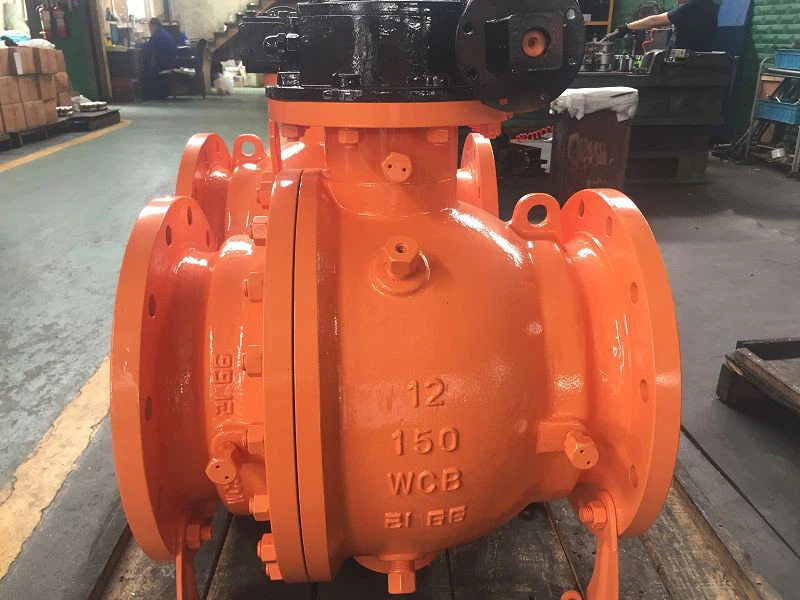

บอลวาล์ว API 6D

บอลวาล์วผลิตตามมาตรฐาน API 6D วาล์วหลอมทั้งหมดได้รับการออกแบบเป็นชิ้นส่วนยึดด้วยสลักเกลียว 2 หรือ 3 ชิ้นพร้อมโครงยึดแบบคู่และที่นั่งอิสระ 2 ตัวเพื่อการปิดผนึกแบบสองทิศทางที่ง่ายดาย เพื่อให้มั่นใจถึงความแน่นหนาและความน่าเชื่อถือสูงสุดภายใต้สภาวะความดันและอุณหภูมิสูงในบริการแยกส่วนที่สำคัญทั้งหมด

การเลือกวัสดุสามารถปรับแต่งได้อย่างเต็มที่เพื่อตอบสนองข้อกำหนดของโครงการของลูกค้า และมีคุณลักษณะเฉพาะหลายประการที่พร้อมให้ใช้งานเพื่อเสนอโซลูชันทางเทคนิคที่ได้รับการปรับปรุงซึ่งเหมาะสำหรับสภาพแวดล้อมนอกชายฝั่งที่รุนแรง และของเหลวที่กัดกร่อนและเสียดสี

การออกแบบวาล์ว

เอพีไอ 6 ดี

ช่วงอุณหภูมิ

-150 ถึง 662 องศาฟาเรนไฮต์ (-101 ถึง 350 องศา)

ขนาด

นพส. 1-56 (ดน. 25-1400)

ระดับแรงดัน

แอสเม่ 150 - แอสเม่ 2500

ตัวต่อตัว

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47

BW, เชื่อมแบบ Butt Weld ตาม B16.25

SW, เชื่อมซ็อกเก็ตตาม B16.11

การเชื่อมต่อฮับ

วัสดุ:

เหล็กกล้าคาร์บอน

สแตนเลส

เหล็กกล้าคาร์บอนอุณหภูมิต่ำ

ดูเพล็กซ์, ซุปเปอร์ดูเพล็กซ์, อินโคเนล

การออกแบบตัวเครื่อง

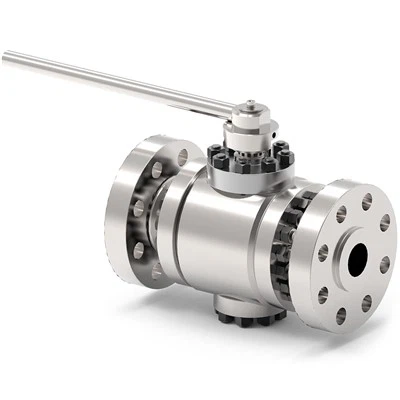

หล่อแบบยึดด้วยสลักเกลียวสองชิ้นและสามชิ้น

การออกแบบเบาะนั่ง

ที่นั่งแบบนิ่มหรือแบบโลหะพร้อมส่วนหุ้มแข็งที่ลูกบอลและที่นั่ง

เบาะลูกสูบคู่

ที่นั่งแบบรวม

คุณสมบัติ

การออกแบบบล็อกคู่และการระบาย (DBB)

ซีลรองในกราไฟท์บริสุทธิ์

อุปกรณ์ป้องกันไฟฟ้าสถิตย์

ก้านกันระเบิด

มีการฉีดสารซีลฉุกเฉินบนเบาะและแกนให้เลือก

มีจำหน่ายบรรจุภัณฑ์ก้านที่มีอัตราการปล่อยไอระเหยต่ำ

โอริง/ซีลริมฝีปากและการกำหนดค่ากราไฟต์

มี CRA overlay บนพื้นที่ปิดผนึกแบบไดนามิกทั้งหมดหรือบนชิ้นส่วนที่เปียกทั้งหมด

ฝากระโปรงขยายได้สำหรับอุณหภูมิต่ำและสูง

ผู้ดำเนินการ

คู่มือ: ประแจ หรือ เกียร์พร้อมแม่กุญแจ

ระบบขับเคลื่อน: นิวเมติกส์/ไฮดรอลิกส์/ไฟฟ้า

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและทดสอบ API 6D และ ISO 5208 และ API 598

ปลอดภัยจากไฟและผ่านการทดสอบไฟตาม API 607

การรับรอง SIL 3 ตามมาตรฐาน IEC61508

การปล่อยไอระเหยตามมาตรฐาน ISO15848

เปด 2014/68/สหภาพยุโรป
