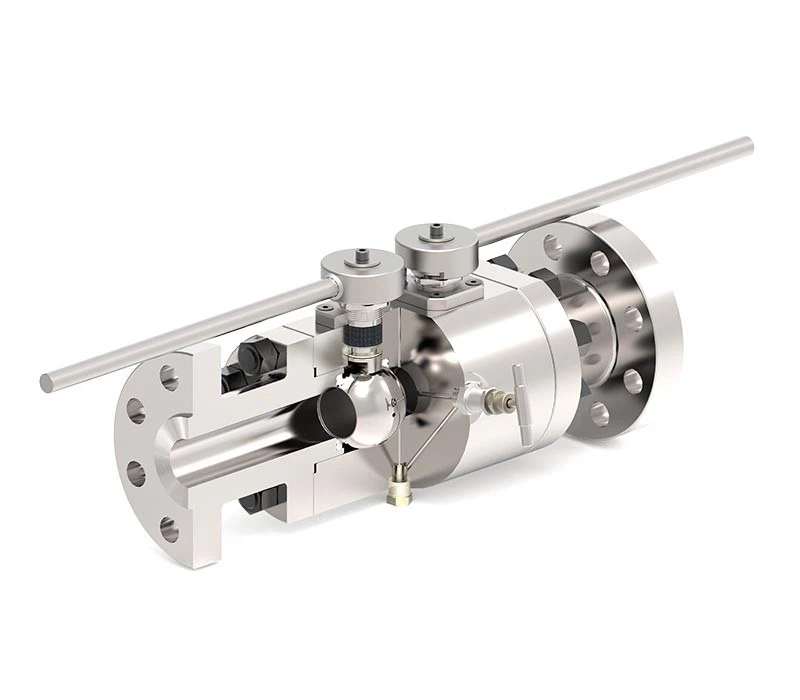

วาล์วแบบโมดูลาร์ดับเบิ้ลบล็อคและเลือดออก (DBB)

หลักการทำงานของวาล์ว Modular Double Block & Bleed (DBB) คือการควบคุมการไหลของตัวกลางโดยการหมุนลูกบอลหรือตัวกระทุ้งและส่วนประกอบอื่นๆ เมื่อจำเป็นต้องปิดวาล์ว ก้านจะถูกหมุนเพื่อให้ลูกบอลหรือประตูหมุนหรือเคลื่อนไปยังตำแหน่งปิด และคู่ซีลทั้งสองจะสัมผัสและปิดผนึกบ่าพร้อมกันเพื่อให้เกิดการตัดสองครั้ง เมื่อจำเป็นต้องระบายตัวกลางหรือความดันที่ตกค้างในโพรง ช่องระบายน้ำสามารถเปิดออกได้

การออกแบบวาล์ว

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

ช่วงอุณหภูมิ

-58 ถึง 392 องศา F (-50 ถึง 200 องศา )

ขนาด

กรมอุทยานฯ 1-12 (DN 25-300)

ระดับความดัน

ASME 150 - ASME 2500

แบบเห็นหน้ากัน

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47
BW รอยชนตาม B16.25
SW, ซ็อกเก็ตรอยตาม B16.11

วัสดุ

อุณหภูมิต่ำและเหล็กกล้าคาร์บอนผสมต่ำ

สแตนเลส ดูเพล็กซ์ และซูเปอร์ดูเพล็กซ์

โลหะผสมนิกเกิล, ไทเทเนียม

การออกแบบตัวถัง

ฟอร์จและหล่อแบบเกลียวสองชิ้นและสามชิ้น

การออกแบบเบาะนั่ง

ที่นั่งแบบอ่อนหรือโลหะโดยหันหน้าไปทางแข็งบนลูกบอลและที่นั่ง
ที่นั่งลูกสูบคู่
ที่นั่งรวมกัน

การใช้งานหลัก

•การผลิตน้ำมันและก๊าซนอกชายฝั่ง
• ขั้วแก๊สและน้ำมัน
•เคมีภัณฑ์และปิโตรเคมี
•การกลั่น
•การผลิตลื่นไถลการวัดทางการคลัง
•ผู้ให้บริการก๊าซ LNG
•ผู้รับเหมากระบวนการ/อุตสาหกรรมไฟฟ้า

ข้อดี

•ประหยัดพื้นที่และน้ำหนัก
• ประหยัดต้นทุน (ผลิตภัณฑ์และการติดตั้ง)
•ลดเส้นทางการรั่วไหลให้เหลือน้อยที่สุด
•เพิ่มความสมบูรณ์ของโครงสร้างเส้น
•การกำหนดค่า ESDV+MOV หรือ ESDV+XV
•เพิ่มความน่าเชื่อถือของระบบ

ลักษณะเฉพาะ

•ป้องกันการระเบิด/ก้านปล่อยมลพิษต่ำ
•การออกแบบที่ปลอดภัยจากอัคคีภัยและป้องกันไฟฟ้าสถิต
•ลูกบอลและก้านแยกอิสระ
• อุปกรณ์ตกแต่งจัดตำแหน่งได้เอง
•เอฟเฟกต์ลูกสูบคู่บรรเทา/บรรเทาด้วยตนเอง
ที่นั่งลอยน้ำ
•เบาะนั่งแบบอ่อนหรือแบบโลหะ

ผู้ดำเนินการ

คู่มือ: ประแจหรือเกียร์พร้อมกุญแจล็อค
กระตุ้น: นิวเมติก / ไฮดรอลิก / ไฟฟ้า

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและการทดสอบ API 6D และ ISO 5208 และ API 598
ความปลอดภัยจากอัคคีภัยและการทดสอบอัคคีภัยตามมาตรฐาน API 607
การรับรอง SIL 3 ตามมาตรฐาน IEC61508
การปล่อยก๊าซเรือนกระจกตามมาตรฐาน ISO15848
PED 2014/68/อ
