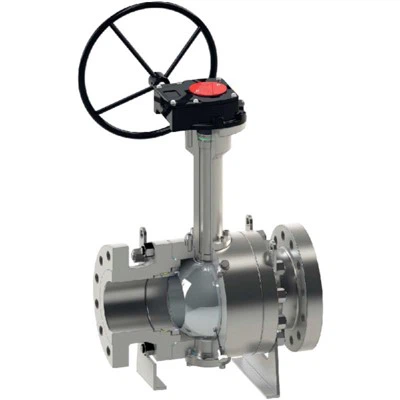

บอลวาล์วไครโอเจนิก

วาล์วบอลไครโอเจนิกผลิตขึ้นสำหรับอุณหภูมิต่ำเป็นพิเศษและการใช้งานในอุณหภูมิต่ำมาก วาล์วได้รับการออกแบบด้วยส่วนต่อขยายฝาแบบรวมที่ป้องกันไม่ให้ของเหลวไครโอเจนิกไปถึงปะเก็นก้านโดยทำให้ของเหลวเดือดและเปลี่ยนเป็นก๊าซ ซึ่งจะช่วยลดการสูญเสียพลังงานไปตามส่วนต่อขยายและป้องกันไม่ให้วาล์วทำงานผิดปกติ ความสมบูรณ์ของโครงสร้างของวาล์วช่วยลดการเสียรูปทางความร้อนของส่วนประกอบภายในที่เกิดจากความแปรปรวนของอุณหภูมิให้น้อยที่สุด ทำให้มั่นใจได้ถึงประสิทธิภาพสูงสุดในการปิดที่แน่นหนาในสนาม LNG ที่สำคัญ

การออกแบบวาล์ว

ตามมาตรฐาน BS 6364, MESC 77/200, ISO 28921‐1 และข้อกำหนดของลูกค้า

ช่วงอุณหภูมิ

-320 ถึง 212 องศาฟาเรนไฮต์ (-196 ถึง 120 องศา)

ขนาด

นพส. 1-30 (ดน. 25-750)

ระดับแรงดัน

ASME 150 - ASME 900

ตัวต่อตัว

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47
BW, เชื่อมแบบ Butt Weld ตาม B16.25

วัสดุ:

เหล็กกล้าคาร์บอนอุณหภูมิต่ำ สแตนเลสสตีล ดูเพล็กซ์ ซุปเปอร์ดูเพล็กซ์ อินโคเนล

การออกแบบตัวเครื่อง

เหล็กกล้าหลอมสองชิ้นและสามชิ้น

การออกแบบเบาะนั่ง

ที่นั่งแบบนิ่มหรือแบบโลหะพร้อมส่วนหุ้มแข็งที่ลูกบอลและที่นั่ง
การออกแบบที่นั่งเพื่อหลีกเลี่ยงการติดอยู่ในช่องว่างของร่างกาย

คุณสมบัติ

ซีลรองในกราไฟท์บริสุทธิ์
อุปกรณ์ป้องกันไฟฟ้าสถิตย์
ก้านกันระเบิด
การกำหนดค่าซีลริมฝีปาก
มีจำหน่ายบรรจุภัณฑ์ก้านที่มีอัตราการปล่อยไอระเหยต่ำ
ฝากระโปรงแบบขยายสำหรับการบริการที่อุณหภูมิต่ำและเย็นจัด

ผู้ดำเนินการ

คู่มือ: ประแจหรือเกียร์พร้อมแม่กุญแจ
ระบบขับเคลื่อน: นิวเมติกส์/ไฮดรอลิกส์/ไฟฟ้า

การทดสอบและการรับรอง

การปฏิบัติตามมาตรฐาน BS 6364, MESC 77/200, ISO 28921‐1 การตรวจสอบและการทดสอบ

ปลอดภัยจากไฟและผ่านการทดสอบไฟตาม API 6FA/607
การรับรอง SIL 3 ตามมาตรฐาน IEC61508
การปล่อยไอระเหยตามมาตรฐาน ISO15848
เปด 2014/68/สหภาพยุโรป
