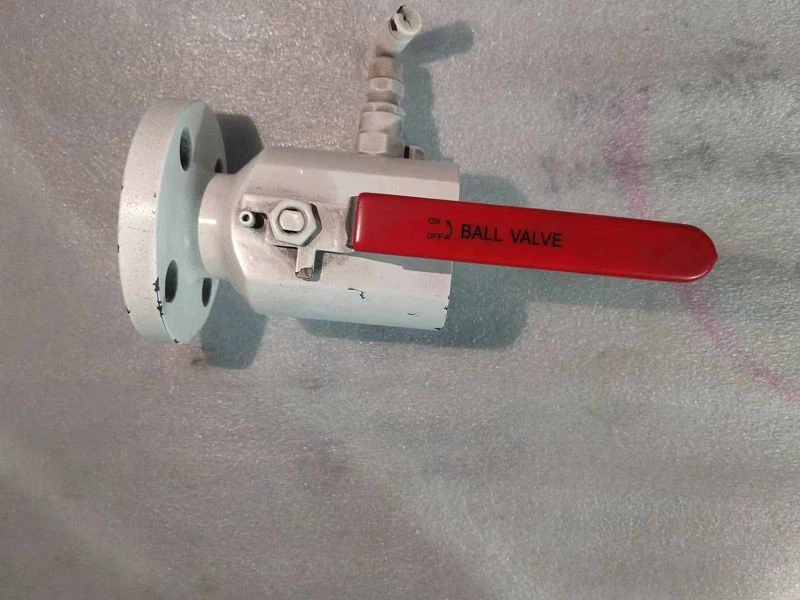

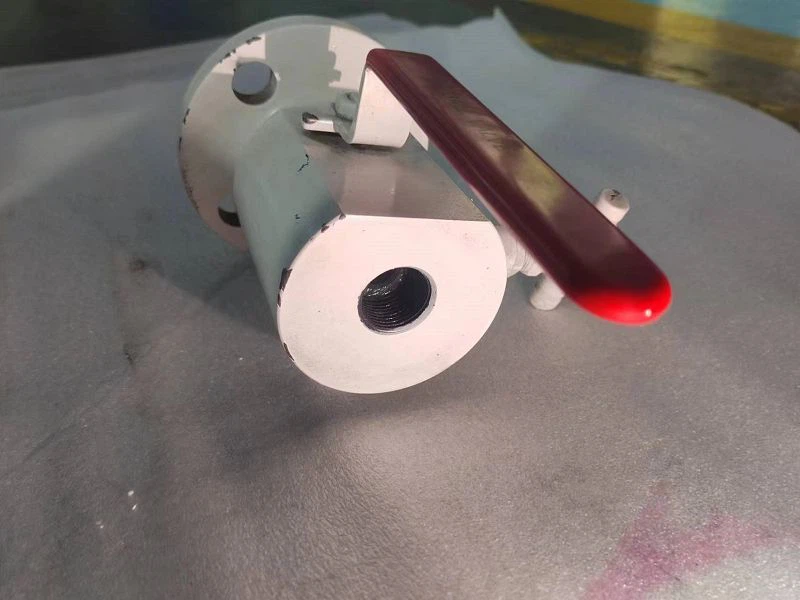

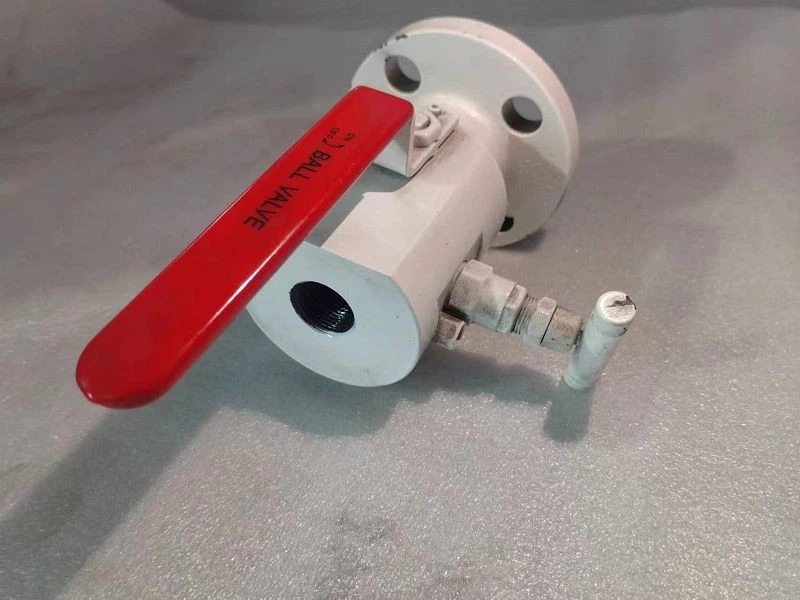

บอลวาล์วเกลียว

วาล์วบอลลอยแบบเกลียวผลิตขึ้นตามมาตรฐาน API 6D วาล์วมีการกำหนดค่าเป็นการออกแบบตัวแยกสองชิ้นที่ยึดด้วยสลักเกลียวที่มีเส้นผ่านศูนย์กลางเล็ก เหมาะสำหรับสภาพการทำงานแรงดันปานกลาง/ต่ำ โดดเด่นด้วยการออกแบบที่เรียบง่าย โดยที่นั่งวาล์วจะถูกใส่เข้าไปในตัวโดยตรง
แรงดันของการไหลต้นน้ำจะดันลูกบอลที่ลอยอิสระให้ชิดกับเบาะปลายน้ำ ซึ่งการบีบอัดที่เกิดขึ้นนี้จะช่วยให้สามารถปิดผนึกได้อย่างสมบูรณ์แบบและปราศจากการรั่วไหล
ก้านเชื่อมต่อที่ด้านบนของลูกบอลและช่วยให้วาล์วเปิดและปิดด้วยการเคลื่อนไหวหนึ่งในสี่รอบ
การเลือกวัสดุสามารถปรับแต่งได้อย่างเต็มที่เพื่อตอบสนองข้อกำหนดของโครงการของลูกค้า นอกจากนี้ยังมีคุณลักษณะเฉพาะหลายประการที่พร้อมนำเสนอโซลูชันทางเทคนิคที่ได้รับการปรับปรุง ซึ่งเหมาะสำหรับสภาพแวดล้อมนอกชายฝั่งที่รุนแรง และของเหลวที่กัดกร่อนและเสียดสี

การออกแบบวาล์ว

อิงตาม API 6D

ช่วงอุณหภูมิ

-150 ถึง 662 องศาฟาเรนไฮต์ (-101 ถึง 350 องศา)

ขนาด

นพส.1/2-6 (ดน. 15-150)

ระดับแรงดัน

แอสเม่ 150 - แอสเม่ 2500

ตัวต่อตัว

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47
SW, เชื่อมซ็อกเก็ตตาม B16.11

การออกแบบตัวเครื่อง

ชิ้นส่วนสองชิ้นที่หลอมและหล่อด้วยสลักเกลียว

การออกแบบเบาะนั่ง

ที่นั่งแบบนิ่มหรือแบบโลหะพร้อมเบาะแบบแข็งที่ลูกบอลและที่นั่ง

คุณสมบัติ

ซีลรองในกราไฟท์บริสุทธิ์
อุปกรณ์ป้องกันไฟฟ้าสถิตย์
ก้านกันระเบิด
ปิดแน่นแบบสองทิศทาง
มีจำหน่ายบรรจุภัณฑ์ก้านที่มีอัตราการปล่อยไอระเหยต่ำ
โอริง/ซีลริมฝีปากและการกำหนดค่ากราไฟต์

ผู้ดำเนินการ

คู่มือ: ประแจ หรือ เกียร์พร้อมแม่กุญแจ

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและทดสอบ API 6D และ ISO 5208 และ API 598
ปลอดภัยจากไฟและผ่านการทดสอบไฟตาม API 6FA/ 607
การรับรอง SIL 3 ตามมาตรฐาน IEC61508
การปล่อยไอระเหยตามมาตรฐาน ISO15848
เปด 2014/68/สหภาพยุโรป

ข้อบกพร่องทั่วไปของวาล์วลูกบอลลอยคืออะไร

ข้อบกพร่องทั่วไปของวาล์วลูกบอลลอยมีดังต่อไปนี้:

1. ปัญหาการอุดตัน

สาเหตุ: สิ่งสกปรกและขยะในท่อเข้าไปในวาล์วลูกบอลลอย หรือปะเก็นปิดผนึกภายในวาล์วมีอายุเก่าหรือผิดรูป

วิธีแก้ไข: ปิดวาล์วและทำความสะอาดสิ่งสกปรกและขยะในท่อ ใช้สารทำความสะอาดท่อระดับมืออาชีพในการทำความสะอาด ตรวจสอบว่าปะเก็นปิดผนึกเก่าและเสียรูปหรือไม่ และเปลี่ยนใหม่ทันทีหากมีปัญหา

2. ปัญหาน้ำรั่วซึม

สาเหตุ: ชิ้นส่วนภายในของบอลวาล์วลอยชำรุด ปิดผนึกไม่ดี ฯลฯ

วิธีแก้ไข: หยุดใช้งานวาล์ว ตรวจสอบว่าชิ้นส่วนภายในชำรุดเสียหายหรือไม่ และเปลี่ยนทันทีหากมีปัญหา ตรวจสอบว่าปะเก็นปิดผนึกได้รับการติดตั้งอย่างถูกต้องหรือชำรุดเสียหายหรือไม่ และเปลี่ยนปะเก็นปิดผนึกทันทีหากมีปัญหา

3. ความเสียหายต่อลูกบอลลอย

สาเหตุ: การสึกหรอจากแรงเสียดทาน, การเสียรูปจากการกระแทก ฯลฯ

วิธีแก้ไข: เปลี่ยนลูกบอลลอยอันใหม่เพื่อการซ่อมแซม

4. การปิดผนึกแกนวาล์วไม่ดี

สาเหตุ: ความเก่าของวัสดุปิดผนึก ฝุ่นละออง และสิ่งสกปรก ฯลฯ

วิธีแก้ไข: ทำความสะอาดและเปลี่ยนแกนวาล์วและวัสดุปิดผนึก

5. การอุดตันของท่อทางเข้า

สาเหตุ: มีตะกอนและสิ่งสกปรกเกาะอยู่ในท่อเป็นต้น

วิธีแก้ไข: ทำความสะอาดท่อ เปลี่ยนตัวกรองทางเข้า ฯลฯ

6. ปัญหาการควบคุม

เมื่อระดับน้ำถึงระดับที่ตั้งไว้ วาล์วหลักจะยังคงไหลลงสู่แหล่งน้ำ อาจเป็นเพราะไม่มีแรงดันในห้องควบคุมน้ำ ตรวจสอบว่าสามารถปิดวาล์วลูกลอยได้หรือไม่ ไดอะแฟรมวาล์วหลักเสียหายหรือไม่ วาล์วเข็มอุดตันหรือไม่ หรือท่อที่อยู่ด้านหน้าวาล์วเข็มไม่มีสิ่งกีดขวางหรือไม่

ระดับของเหลวในสระว่ายน้ำต่ำมาก และวาล์วหลักไม่สามารถเปิดแหล่งจ่ายน้ำได้ ตรวจสอบว่ามีวาล์วอื่น ๆ ในท่อหลักที่ปิดอยู่หรือไม่ แรงดันในท่อเป็นปกติหรือไม่ ปริมาณน้ำที่ไหลออกจากวาล์วลูกลอยเป็นปกติหรือไม่ สถานะของวาล์วลูกบอลหรือไม่ และท่อจากวาล์วลูกบอลไปยังวาล์วลูกลอยไม่มีสิ่งกีดขวางหรือไม่

7. ปัญหาการดำเนินงาน

วาล์วติด: การไม่ทำงานเป็นเวลานานหรือการทำงานที่ไม่ดีอาจทำให้วาล์วติดได้ ก่อนอื่นให้ตรวจสอบว่าวาล์วถูกสิ่งแปลกปลอมหรือสิ่งสกปรกอุดตันหรือไม่ หากเป็นเช่นนั้น ให้กำจัดสิ่งแปลกปลอมหรือสิ่งสกปรกออก หากวาล์วติดเนื่องจากก้านวาล์วบิดเบี้ยว การสึกหรอของพื้นผิวซีล ฯลฯ จำเป็นต้องซ่อมแซมหรือเปลี่ยนชิ้นส่วน

8. ปัญหาการรั่วไหล

สาเหตุ: อายุของปะเก็น, ความเสียหายต่อซีล (เช่น โอริง, บรรจุภัณฑ์ ฯลฯ), การเสียรูปของลูกบอล ฯลฯ

วิธีแก้ไข: พิจารณาถึงเหตุผลที่เฉพาะเจาะจง เช่น เปลี่ยนปะเก็น เปลี่ยนซีล เปลี่ยนลูกบอล ฯลฯ เพื่อขจัดปัญหาดังกล่าว

โดยสรุป การทำความเข้าใจและระบุข้อผิดพลาดทั่วไปเหล่านี้และการหาแนวทางแก้ไขที่สอดคล้องกันจะช่วยให้มั่นใจถึงการทำงานปกติและอายุการใช้งานของวาล์วลูกบอลลอยได้อย่างมีประสิทธิภาพ
