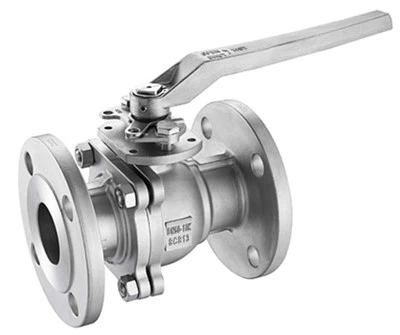

วาล์วบอลลอยเหล็กหล่อ

วาล์วบอลลอยเหล็กหล่อผลิตขึ้นตามมาตรฐาน API 6D วาล์วมีการกำหนดค่าเป็นการออกแบบตัวแยกสองชิ้นที่ยึดด้วยสลักเกลียวที่มีเส้นผ่านศูนย์กลางเล็ก เหมาะสำหรับสภาพการทำงานแรงดันปานกลาง/ต่ำ โดดเด่นด้วยการออกแบบที่เรียบง่าย โดยที่นั่งวาล์วจะถูกใส่เข้าไปในตัวโดยตรง
แรงดันของการไหลต้นน้ำจะดันลูกบอลที่ลอยอิสระให้ชิดกับเบาะปลายน้ำ ซึ่งการบีบอัดที่เกิดขึ้นนี้จะช่วยให้สามารถปิดผนึกได้อย่างสมบูรณ์แบบและปราศจากการรั่วไหล
ก้านเชื่อมต่อที่ด้านบนของลูกบอลและช่วยให้วาล์วเปิดและปิดด้วยการเคลื่อนไหวหนึ่งในสี่รอบ
การเลือกวัสดุสามารถปรับแต่งได้อย่างเต็มที่เพื่อตอบสนองข้อกำหนดของโครงการของลูกค้า นอกจากนี้ยังมีคุณลักษณะเฉพาะหลายประการที่พร้อมนำเสนอโซลูชันทางเทคนิคที่ได้รับการปรับปรุง ซึ่งเหมาะสำหรับสภาพแวดล้อมนอกชายฝั่งที่รุนแรง และของเหลวที่กัดกร่อนและเสียดสี

การออกแบบวาล์ว

อิงตาม API 6D

ช่วงอุณหภูมิ

-150 ถึง 662 องศาฟาเรนไฮต์ (-101 ถึง 350 องศา)

ขนาด

นพส.1/2-6 (ดน. 15-150)

ระดับแรงดัน

แอสเม่ 150 - แอสเม่ 2500

ตัวต่อตัว

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47
SW, เชื่อมซ็อกเก็ตตาม B16.11

การออกแบบตัวเครื่อง

หล่อด้วยสลักเกลียวสองชิ้น

การออกแบบเบาะนั่ง

ที่นั่งแบบนิ่มหรือแบบโลหะพร้อมเบาะแบบแข็งที่ลูกบอลและที่นั่ง

คุณสมบัติ

ซีลรองในกราไฟท์บริสุทธิ์
อุปกรณ์ป้องกันไฟฟ้าสถิตย์
ก้านกันระเบิด
ปิดแน่นแบบสองทิศทาง
มีจำหน่ายบรรจุภัณฑ์ก้านที่มีอัตราการปล่อยไอระเหยต่ำ
โอริง/ซีลริมฝีปากและการกำหนดค่ากราไฟต์

ผู้ดำเนินการ

คู่มือ: ประแจ หรือ เกียร์พร้อมแม่กุญแจ

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและทดสอบ API 6D และ ISO 5208 และ API 598
ปลอดภัยจากไฟและผ่านการทดสอบไฟตาม API 6FA/ 607
การรับรอง SIL 3 ตามมาตรฐาน IEC61508
การปล่อยไอระเหยตามมาตรฐาน ISO15848
เปด 2014/68/สหภาพยุโรป

ของเหลวจะผ่านวาล์วลูกบอลลอยได้อย่างไร?

เมื่อของเหลวผ่านวาล์วลูกบอลลอย กระบวนการสามารถสรุปได้เป็นขั้นตอนต่อไปนี้:

สถานะเปิด:

ลูกบอลจะอยู่ในตำแหน่งที่เฉพาะเจาะจง โดยที่รูทะลุของลูกบอลจะอยู่ในแนวเดียวกับรูช่องของตัววาล์วอย่างสมบูรณ์

ในขณะนี้ ของเหลวสามารถเข้าได้จากช่องทางเข้าของตัววาล์ว ผ่านรูทะลุของลูกบอล และไหลออกจากทางออกของตัววาล์ว ทำให้ของเหลวไหลได้อย่างอิสระ

ตำแหน่งลูกบอล:

ลูกบอลไม่ได้รับการรองรับโดยเพลารองรับ แต่ได้รับการรองรับโดยที่นั่งวาล์วสองตัวเท่านั้น และก้านวาล์วเชื่อมต่อกับลูกบอลแบบเคลื่อนย้ายได้ ดังนั้น ลูกบอลจึงอยู่ในสถานะ "ลอย"

ด้วยความช่วยเหลือของด้ามจับ (หรืออุปกรณ์ขับเคลื่อนอื่นๆ) เพื่อขับเคลื่อนก้านวาล์ว ลูกบอลสามารถหมุนได้อย่างอิสระระหว่างที่นั่งวาล์วทั้งสอง

สถานะปิด:

เมื่อจำเป็นต้องปิดวาล์ว ลูกบอลจะหมุน 90 องศา เพื่อให้รูทะลุของลูกบอลตั้งฉากกับรูช่องของตัววาล์ว

ในขณะนี้ ลูกบอลจะถูกผลักไปที่ที่นั่งวาล์วที่ด้านทางออกของวาล์วภายใต้การกระทำของแรงดันของของเหลว จึงปิดกั้นการไหลของของเหลว

เนื่องจากรูทะลุของลูกบอลตั้งฉากกับรูช่องของตัววาล์ว ดังนั้น ของเหลวจึงไม่สามารถไหลจากทางเข้าไปยังทางออกได้ ส่งผลให้ของเหลวถูกตัดการเชื่อมต่อ

ประสิทธิภาพการปิดผนึก:

ประสิทธิภาพการปิดผนึกของวาล์วลูกบอลลอยขึ้นอยู่กับความพอดีระหว่างลูกบอลและที่นั่งวาล์วเป็นหลัก

แรงดันเหนือลูกบอลจะยึดลูกบอลเข้ากับพิกัดอย่างแน่นหนา ช่วยเพิ่มประสิทธิภาพในการปิดผนึก

การออกแบบนี้รับประกันว่าสามารถรักษาประสิทธิภาพการปิดผนึกที่ดีได้แม้จะอยู่ภายใต้แรงดันของไหลสูง

การควบคุมการไหล:

การออกแบบวาล์วลูกบอลลอยช่วยให้สามารถควบคุมการไหลของของเหลวได้โดยการหมุนลูกบอล

เมื่อลูกบอลเปิดบางส่วน ของเหลวก็จะไหลผ่านพื้นที่ที่ทับซ้อนกันบางส่วนระหว่างรูทะลุลูกบอลและรูช่องตัววาล์วได้ ทำให้สามารถควบคุมการไหลได้

ลักษณะโครงสร้าง:

วาล์วลูกบอลลอยมีข้อดีคือมีโครงสร้างที่เรียบง่าย การผลิตที่สะดวก และต้นทุนต่ำ

การออกแบบลูกบอลโดยไม่มีเพลารองรับช่วยให้ลูกบอลลอยได้อย่างอิสระในของเหลว จึงควบคุมทิศทางการไหลของของเหลวได้อย่างแม่นยำ

โดยสรุป เมื่อของเหลวไหลผ่านบอลวาล์วลอย ของเหลวจะไหลเข้าทางทางเข้าของตัววาล์วก่อน จากนั้นจึงไหลผ่านรูทะลุของบอลวาล์ว (ในสถานะเปิด) และไหลออกจากทางออกของตัววาล์วในที่สุด การหมุนบอลวาล์วทำให้สามารถควบคุมทิศทางการไหลและขนาดการไหลของของเหลวได้ บอลวาล์วลอยมีประสิทธิภาพการปิดผนึกที่ดีและสามารถรักษาประสิทธิภาพที่เสถียรภายใต้สภาวะการทำงานต่างๆ
