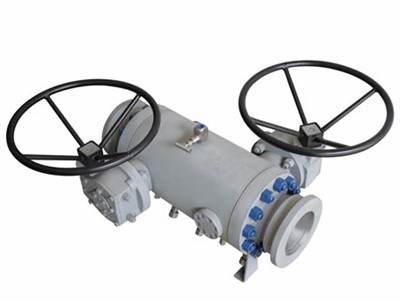

Full Bore Double Block & บอลวาล์วเลือดออก

"หลักการบล็อกสองชั้นและการแยกเลือดออก" จำเป็นต้องใช้วาล์วแยกแบบอินไลน์สองตัวพร้อมกับวาล์วไล่เลือดออก การตั้งค่านี้ใช้เพื่อระบายหรือระบายของเหลวที่ติดอยู่ซึ่งอยู่ระหว่างองค์ประกอบปิดทั้งสอง ดังนั้นจึงรับประกันการแยกส่วนท่อดาวน์สตรีมอย่างปลอดภัย อีกทางหนึ่ง ฟังก์ชั่นนี้สามารถทำได้โดยการใช้วาล์วตัวเดียวที่มีช่องไล่ลมซึ่งวางอยู่ระหว่างอุปกรณ์ปิดบัง

การออกแบบวาล์ว

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

ช่วงอุณหภูมิ

-58 ถึง 392 องศา F (-50 ถึง 200 องศา )

ขนาด

กรมอุทยานฯ 1-12 (DN 25-300)

ระดับความดัน

ASME 150 - ASME 2500

แบบเห็นหน้ากัน

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47
BW รอยชนตาม B16.25
SW, ซ็อกเก็ตรอยตาม B16.11

วัสดุ

อุณหภูมิต่ำและเหล็กกล้าคาร์บอนผสมต่ำ

สแตนเลส ดูเพล็กซ์ และซูเปอร์ดูเพล็กซ์

โลหะผสมนิกเกิล, ไทเทเนียม

การออกแบบตัวถัง

ฟอร์จและหล่อแบบเกลียวสองชิ้นและสามชิ้น

การออกแบบเบาะนั่ง

ที่นั่งแบบอ่อนหรือโลหะโดยหันหน้าไปทางแข็งบนลูกบอลและที่นั่ง
ที่นั่งลูกสูบคู่
ที่นั่งรวมกัน

คุณสมบัติ

การออกแบบบล็อกคู่และเลือดออก (DBB)
ซีลรองในกราไฟท์บริสุทธิ์
อุปกรณ์ป้องกันไฟฟ้าสถิตย์
ก้าน Anti Blow out
มีการฉีดยาแนวฉุกเฉินบนที่นั่งและก้าน
มีการบรรจุก้านปล่อยก๊าซเรือนกระจกต่ำ
โอริง / ซีลปากและการกำหนดค่ากราไฟท์
การซ้อนทับ CRA บนพื้นที่ปิดผนึกแบบไดนามิกทั้งหมดหรือบนชิ้นส่วนที่เปียกทั้งหมดที่มีอยู่
มีฝากระโปรงขยายสำหรับอุณหภูมิต่ำและสูง

ผู้ดำเนินการ

คู่มือ: ประแจหรือเกียร์พร้อมกุญแจล็อค
กระตุ้น: นิวเมติก / ไฮดรอลิก / ไฟฟ้า

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและการทดสอบ API 6D และ ISO 5208 และ API 598
ความปลอดภัยจากอัคคีภัยและการทดสอบอัคคีภัยตามมาตรฐาน API 607
การรับรอง SIL 3 ตามมาตรฐาน IEC61508
การปล่อยก๊าซเรือนกระจกตามมาตรฐาน ISO15848
PED 2014/68/อ

การใช้งานหลัก

•การผลิตน้ำมันและก๊าซนอกชายฝั่ง
• ขั้วแก๊สและน้ำมัน
•เคมีภัณฑ์และปิโตรเคมี
•การกลั่น
•การผลิตลื่นไถลการวัดทางการคลัง
•ผู้ให้บริการก๊าซ LNG
•ผู้รับเหมากระบวนการ/อุตสาหกรรมไฟฟ้า
