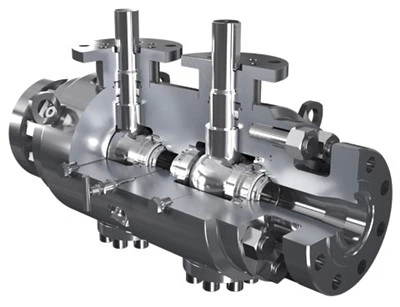

API 6D Double Block & บอลวาล์วตกเลือด

API 6D Double Block&Bleed Ball Valve, API 6D Double Block & Bleed Ball Valve เป็นอุปกรณ์วาล์วประสิทธิภาพสูง ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมน้ำมัน ก๊าซ เคมี พลังงานไฟฟ้า และอุตสาหกรรมอื่น ๆ นี่คือคำอธิบายโดยละเอียดของผลิตภัณฑ์:

คำจำกัดความของผลิตภัณฑ์และหลักการทำงาน:
คำจำกัดความ: API 6D Double Block and Drain Ball Valve (DBB Ball Valve) เป็นวาล์วเดี่ยวที่มีพื้นผิวซีลสองที่นั่ง เมื่ออยู่ในตำแหน่งปิด ความดันปานกลางจากปลายบนและล่างของวาล์วสามารถปิดกั้นได้ในเวลาเดียวกัน และตัวกลางในช่องตัววาล์วที่อยู่ระหว่างพื้นผิวการปิดผนึกของบ่าวาล์วจะมีช่องปล่อย
หลักการทำงาน: บอลวาล์ว DBB ในสถานะเปิด สื่อไหลผ่านรูตรงกลางของบอลวาล์ว ในสถานะปิด ตัวกลางจะถูกแยกออกจากกันในทรงกลม เมื่อจำเป็นต้องระบายแรงดัน ตัวกลางสามารถระบายออกผ่านรูระบายบนวาล์ว โครงสร้างซีลสองชั้นที่เป็นเอกลักษณ์ช่วยเพิ่มความน่าเชื่อถือของวาล์วได้อย่างมาก

การออกแบบวาล์ว

เอพีไอ 6D

ช่วงอุณหภูมิ

-58 ถึง 392 องศา F (-50 ถึง 200 องศา )

ขนาด

กรมอุทยานฯ 1-12 (DN 25-300)

ระดับความดัน

ASME 150 - ASME 2500

แบบเห็นหน้ากัน

ตามมาตรฐาน API 6D

สิ้นสุดการเชื่อมต่อ

RF, RTJ ตาม B16.5 และ B16.47
BW รอยชนตาม B16.25
SW, ซ็อกเก็ตรอยตาม B16.11

วัสดุ

อุณหภูมิต่ำและเหล็กกล้าคาร์บอนผสมต่ำ

สแตนเลส ดูเพล็กซ์ และซูเปอร์ดูเพล็กซ์

โลหะผสมนิกเกิล, ไทเทเนียม

การออกแบบตัวถัง

ฟอร์จและหล่อแบบเกลียวสองชิ้นและสามชิ้น

การออกแบบเบาะนั่ง

ที่นั่งแบบอ่อนหรือโลหะโดยหันหน้าไปทางแข็งบนลูกบอลและที่นั่ง
ที่นั่งลูกสูบคู่
ที่นั่งรวมกัน

คุณสมบัติ

การออกแบบบล็อกคู่และเลือดออก (DBB)
ซีลรองในกราไฟท์บริสุทธิ์
อุปกรณ์ป้องกันไฟฟ้าสถิตย์
ก้าน Anti Blow out
มีการฉีดยาแนวฉุกเฉินบนที่นั่งและก้าน
มีการบรรจุก้านปล่อยก๊าซเรือนกระจกต่ำ
โอริง / ซีลปากและการกำหนดค่ากราไฟท์
การซ้อนทับ CRA บนพื้นที่ปิดผนึกแบบไดนามิกทั้งหมดหรือบนชิ้นส่วนที่เปียกทั้งหมดที่มีอยู่
มีฝากระโปรงขยายสำหรับอุณหภูมิต่ำและสูง

ผู้ดำเนินการ

คู่มือ: ประแจหรือเกียร์พร้อมกุญแจล็อค
กระตุ้น: นิวเมติก / ไฮดรอลิก / ไฟฟ้า

การทดสอบและการรับรอง

การปฏิบัติตามการตรวจสอบและการทดสอบ API 6D และ ISO 5208 และ API 598
ความปลอดภัยจากอัคคีภัยและการทดสอบอัคคีภัยตามมาตรฐาน API 607
การรับรอง SIL 3 ตามมาตรฐาน IEC61508
การปล่อยก๊าซเรือนกระจกตามมาตรฐาน ISO15848
PED 2014/68/อ
